Flyingbear ghost 5(날곰5) Z, Extruder 소음 줄이기

기본으로 장착된 모터 드라이버가 X,Y 는 TMC2208 이지만 Z, Extruder는 A4988 이어서 프린터 도중 비프음같은 소리가 발생한다.

해당 소리를 줄이기 위해서 Z, E의 A4988을 TMC2208로 바꾸고 설정을 조금 변경하면 저소음으로 출력이 가능하다



1. TMC2208 2개 구입

알리 Aliexpress 또는 국내 몰에서

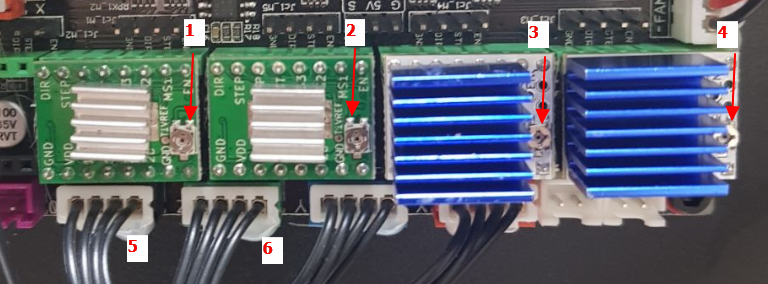

2. GND와 가변저항의 DC 전압 측정 후 기록 한 뒤 전원 OFF

GND 포인트는 아래 중 나무거나

https://github.com/makerbase-mks/MKS-Robin-Nano-V1.X/blob/master/hardware/MKS%20Robin%20Nano%20V1.3_002/MKS%20Robin%20Nano%20V1.3_002%20PIN.pdf

GitHub - makerbase-mks/MKS-Robin-Nano-V1.X: MKS Robin Nano is a powerful 32-bit 3D printer control board with STM32F103VET6. Sup

          <측정결과> (3,4번은 변경 필요 없지만 혹시 모르니 함께 측정 및 기록)

       1. 0.930V

       2. 0.721V

       3. 1.259V

       4. 1.240V



3. 5,6 커넥터 분리

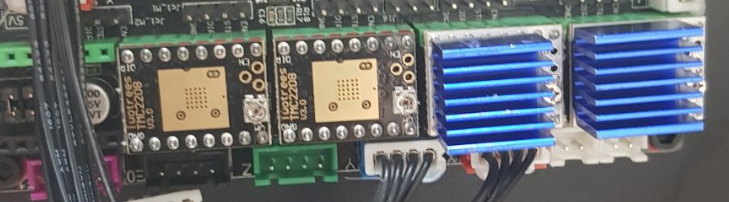

4. 기존 A4988을 TMC2208로 변경 (방열판은 아직 붙이지 않음)

5. 교체 후 전원 ON 위 2 절차를 다시 하여 전압확인 후 저항을 돌려 값을 조절

    정확하게 맞추기 힘드므로 대략 맞추자

        <변경 후 1,2 전압>

       1. 0.918V

       2. 0.716V



6. 전원 OFF 후 5,6 커넥터 다시 연결하고, 장착한 2208을 분리하여 방열판을 양 옆의 핀들과 쇼트나지 않도록 붙여주고 다시 장착



7. 본인의 보드 버전을 아래 사진으로 확인

https://drive.google.com/file/d/1dUc-UACAamH5qMyZiBCnqmRRs6KiHvLz/view?usp=sharing




8. 재조립 후 테스트 후 Z 및 익스트루더가 정상으로 작동하면 상관없지면 제 경우 Z축이 반대로 움직였으므로 정상적인 출력이 불가능하여 설정을 바꿨음



9. 아래 사이트를 방문하여 본인의 보드에 맞는 펌웨어를 찾음

https://drive.google.com/drive/folders/1ZUuk_V8Bdn0Vt0OC19J2wQ0Nd3v5MbL4

Ghost5 firmware - Google Drive

10. 해당 펌웨어 파일(.zip)에서 robin_nano35_cfg.txt 파일을 아래와 같이 수정

기본 설정값



변경 후

11. 수정된 파일을 SD메모리에 복사한 뒤 프린터 전원을 OFF 한 뒤 다시 켜면 해당 설정파일이 덮어써지고 완료
